内蒙古蒙牛乳业

您的当前位置: 首 页 >> 工程案例 >> 客户案例

内蒙古蒙牛乳业


  • 内蒙古蒙牛乳业

  • 详细介绍

内蒙古蒙牛乳业

逆式湍流换热器落地式膨胀水箱半容积式换热器

1、选型设备技术参数

1.1壳管式汽-水逆式湍流换热器 (专利产品)

  型号:NTQK350-1.33-T-1.6

型式:立式、固定管板、管壳式,加热蒸汽在壳程,被加热水在换热管内

水侧流程:单程

壳侧流程:单程

壳体公称直径:DN350mm

壳体设计承压能力:1.6MPa

壳体材质:20

壳体规格(外径×壁厚):ф377×8mm

换热管材质:不锈钢双纹管(0Cr18Ni9)

换热管规格:ф19×1.0mm、直管

换热面积:F=10m2

腐蚀裕量:1.5mm

1.2壳管式汽-水逆式湍流换热器 (专利产品)

  型号:NTQK350-1.3-T-1.6

型式:立式、固定管板、管壳式,加热蒸汽在壳程,被加热水在换热管内

水侧流程:单程

壳侧流程:单程

壳体公称直径:DN350mm

壳体设计承压能力:1.6MPa

壳体材质:20

壳体规格(外径×壁厚):ф377×8mm

换热管材质:不锈钢双纹管(0Cr18Ni9)

换热管规格:ф19×1.0mm、直管

换热面积:F=10m2

腐蚀裕量:1.5mm

1.3壳管式汽-水逆式湍流换热器 (专利产品)

  型号:BH7300-9-QS(NTQK250-0.9-T-1.6)

型式:立式、固定管板、管壳式,加热蒸汽在壳程,被加热水在换热管内

水侧流程:单程

壳侧流程:单程

壳体公称直径:DN250mm

壳体设计承压能力:1.6MPa

壳体材质:20

壳体规格(外径×壁厚):ф273×8mm

换热管材质:不锈钢双纹管(0Cr18Ni9)

换热管规格:ф19×1.0mm、直管

换热面积:F=8m2

腐蚀裕量:1.5mm

1.4壳管式汽-水逆式湍流换热器 (专利产品)

  型号:BH700-48-QS(NTQK700-5.58-T-1.6)

型式:立式、固定管板、管壳式,加热蒸汽在壳程,被加热水在换热管内

水侧流程:单程

壳侧流程:单程

壳体公称直径:DN700mm

壳体设计承压能力:1.6MPa

壳体材质:Q235-B

壳体规格(外径×壁厚):ф716×8mm

换热管材质:不锈钢双纹管(0Cr18Ni9)

换热管规格:ф19×1.0mm、直管

换热面积:F=55m2

腐蚀裕量:1.5mm

1.5落地式膨胀水箱装置:NZG(P)1.6×1-25LG3-10×9×2

1.5.1 膨胀水箱:PN1.0  DN1600

设计压力:1.0MPa

设计温度:95℃

工作温度:<95℃

腐蚀裕量:1.0mm

材质:Q345R

板厚:δ=8mm

1.5.2供水泵(工频控制)

型号:25LG3-10×9

单泵参数:流量3m3/h、扬程90m、功率2.2KW

数量:2台(一用一备)

生产厂家:上海成峰

1.5.3电控柜

型号:2.2KW

数量:1台

1.6电子水处理器

型号:PN1.0  DN80

处理水量:60~100m3/h

电源:220V

功率:5W

1.7电子水处理器

型号:PN1.0  DN70

处理水量:40~60m3/h

电源:220V

功率:5W

1.8气压罐

型号:PN1.0  DN400

材质:Q235-B

厚度:δ=6mm

1.9膨胀罐

型号:PN1.0  DN1000

材质:Q235-B

厚度:δ=8mm

1.10膨胀罐

型号:PN1.0  DN800

材质:Q235-B

厚度:δ=8mm

1.11半容积水加热器

型号:HRV-02-1.5(0.4/1.0)

直径:DN1000mm

容积:V-1.5m3

换热面积:F=8m2

换热管材质:304

1.12半容积水加热器

型号:HRV-04-1.5(1.0/1.6)

直径:DN1000mm

容积:V-1.5m3

换热面积:F=8m2

换热管材质:304

1.13浮动盘管换热器

型号:BFGW1200-2.5-4.1-0.6/Q

直径:DN1200mm

容积:V-2.5m3

换热面积:F=4.1m2

换热管材质:304

2、设计制造规程和标准

2.1 中华人民共和国劳动部《压力容器安全技术监察规程》

2.2 GB150-1998《钢制压力容器》

2.3 GB151-1999《管壳式换热器

3、设备交货进度

1、设备的交货顺序要满足工程安装进度的要求。

2、交货进度表如下,设备交货进度分别填写。

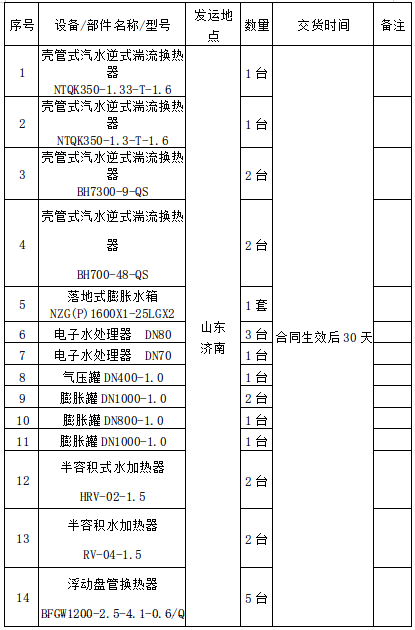

交货进度表
