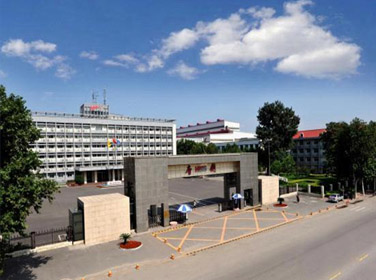

唐山钢铁集团

管壳式换热机组

1、选型设备技术参数

1.1 等离子体高效强化汽水加热器

NTQN300-1.13-T-1.0 F=10m2（同时用）

介质名称：管程：水/壳程：饱和蒸汽

设计压力:1.0MPa

工作压力:≤1.0MPa

腐蚀裕量：1.0mm

材质：壳体碳钢20＃、φ325×8mm，换热管SUS304，φ19×1.2

型式：立式、固定管板、管壳式，加热蒸汽在壳程，被加热水在换热管内。

数量：2台

1.2 水泵

循环泵

型号：TD65-30/2

单泵参数：流量40m3/h、扬程30m、功率5.5KW

数量：2台（一用一备）

生产厂家：南方泵业

1.3 水泵

补水泵

型号：CDL4-4

单泵参数：流量6m3/h、扬程24m、功率0.75KW

数量：2台（一用一备）

生产厂家：南方泵业

2、设备配置清单

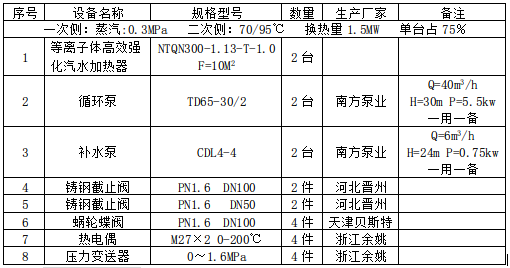

设备配置清单

3、设备交货进度

交货进度表

4、运输

4.1 设备采用汽车运输，包装方式为裸装。

4.2 运输作业标志（包括防潮、防震、放置位置方向、重心位置、绳索固定部件等）；

发货标志：出厂编号、发货站（港）、到货站（港），体积（长×宽×高），设备名称，毛重（公斤），发货单位，收货单位；

4.3 设备运费由供方承担，需方负责卸货。

5、设计联络

设计联络会目的是保证合同设备的成功设计，及时协调和解决设计中的技术问题。有关设计联络的计划、时间、地点和内容要求由供需双方商定。
