用途

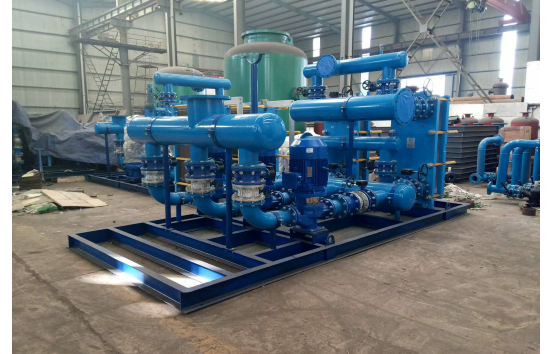

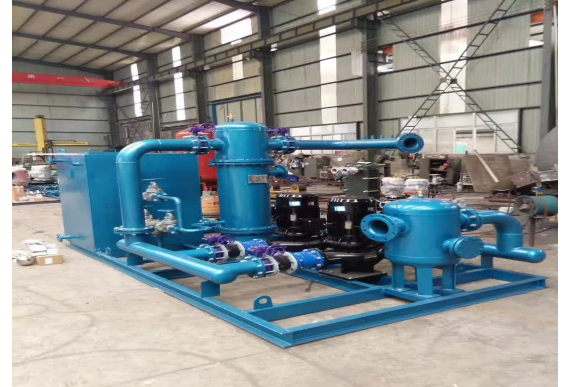

换热机组，是一套经过有机组合的完整的换热设备，它可进行汽-水、水-水的热交换，用户只需接上管道及电源即可使用。本系列机组广泛用于住宅、机关、学校、厂矿、医院、宾馆等场合的采暖和空调系统。
结构特点
出水温度智能控制，即出水温度按程序设定可随室外环境温度、标准间温度和时间的变化而变化，供热质量高、节能。
计算机显示、储存、打印各种运行参数，包括：热媒流量、热媒温度、燃煤压力、供热量、室外温度、标准间温度、供水温度、凝结水温度、循环水压力等。
汽-水换热时，冷凝结水换热段及出水温度控制，充分利用凝结水热量。
系统补水采用变频控制、自动补水、稳压。
将凝结水箱、膨胀水箱和补水箱合为一个水箱。
采用高性能的PTA换热器，机组体积小，占地面积少。
标准模块化设计，可根据用户情况，灵活选择控制内容，减少投资。
本次招标换热机组控制系统配置及说明：
采用PLC控制，随外界环境温度的变化自动调节供水温度，满足产品说明的全部功能的同时，具有故障自动报警功能，能达到无人职守。
现场控制：以控制器为核心，现场的温度、压力等信号传输到控制器，由其进行处理并做出判读和处理，实现现场的就地控制。
现场仪表和执行机构：包括温度、压力等传感器和变频器、阀门执行器等执行机构。
所有信号要在智能控制柜箱体上有数字显示，并将信号接入计算机内。
补水泵全部采用变频控制，循环泵采用变频控制，仪表采用压力变送器及温度变送器，随时能根据用户需求改变运行参数，并根据设定参数自动调节。
控制柜具有来电自启、自动控制功能。
机组配置（详见下表）
循环泵2台，
补水泵2台，
换热器1台，
换热机组具备自动、手动切换功能。
除污器1个，全流量过滤。
定压系统1套，采用变频定压方式。
机组为智能型整体节能换热机组，并配套控制箱，变频器采用ABB，电器元件全部采用国内知名品牌正泰，控制柜与机组分开放置，控制柜动力电缆甲方提供，信号线乙方提供。换热机组包括换热器、上海水泵、补水泵、除污器及其控制系统等。控制系统采用PLC控制，具有随外界环境温度的变化自动调节供水温度的功能，在除满足产品说明的全部功能外具有故障自动报警功能，出口水温度在70-95℃范围内自动连续可调，温控阀用西门子的。
室外温度曲线：根据室外温度修正供水温度设定值，任意设定供水温度曲线事平移已有曲线。采用此方式可以足够精确地设定用户供水温度曲线，同时不需要进行曲率、斜率等复杂计算，从而降低工曾和维护工作量。
温度控制回路：根据室外温度设定二次供水温度设定值，控制一次侧电动调节阀调节流量满足二次侧供水温度的要求。可以通过操作面板好诶控制系统修改或上下平移温度曲线，也可以通过时间程度移动温度曲线，提供室外温度传感器故障保护。
回水温差（DRT）和流量限制：通过限制每组换热器一次侧电动调节阀的阀位来控制一、二次侧的回水温差，以及一次侧流量，通过该功能可以避免因抢水引起的换热机组间的不平衡状态，削弱极端情况下的峰值，有效的控制由于时间段等原因造成的浪涌现象。有利于提高换热效率，达到节能效果。
报警控制：
安全报警：安全报警信号输入为“1”，所有泵均故障，二次侧供水压力过高，二次侧回水压力过低。
维护报警：信号断线，二次侧回水压力低，任意泵报警，水箱水位低。“维护报警”可以在设备运行时手动消除。
