一、 概况

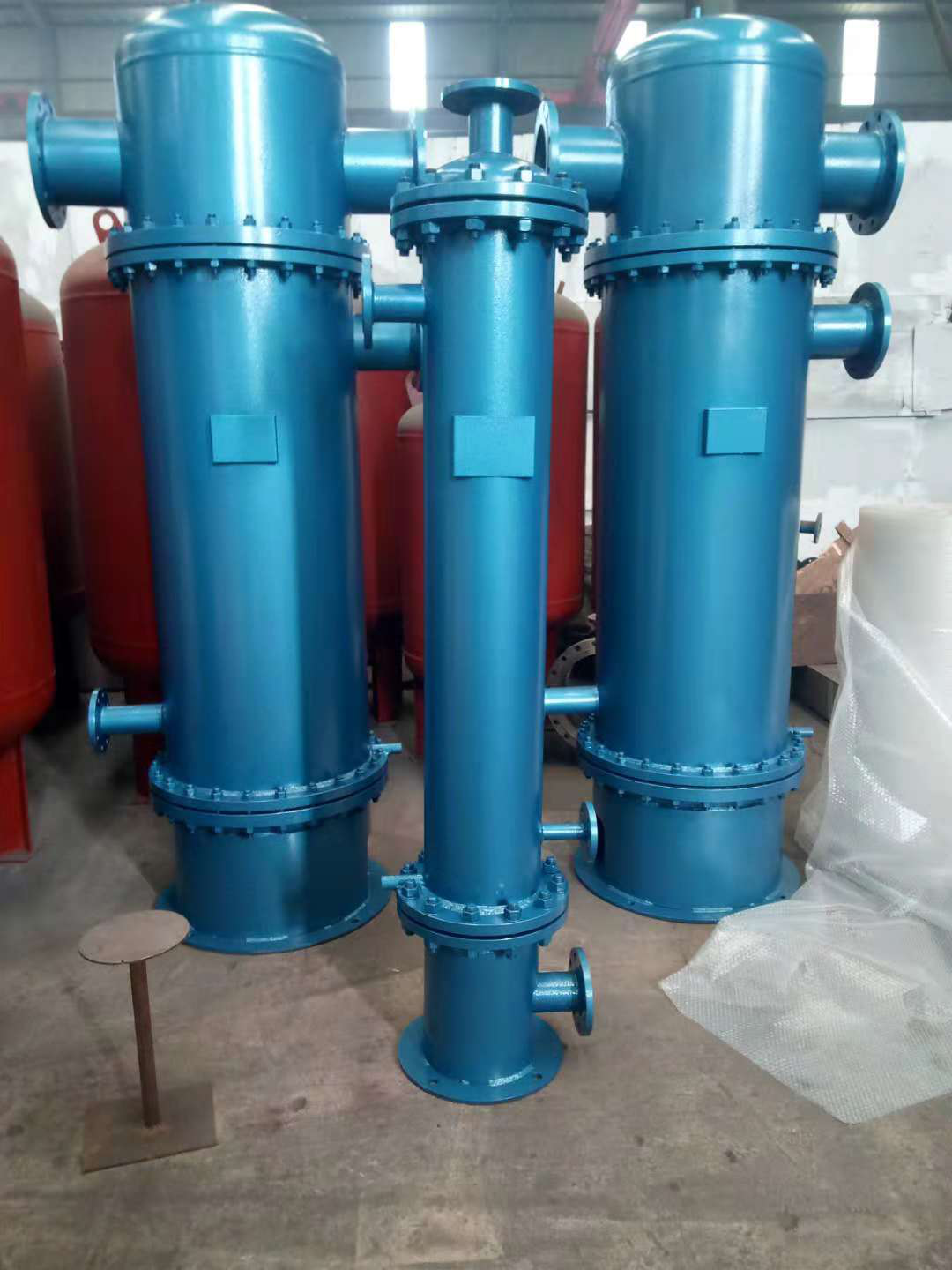

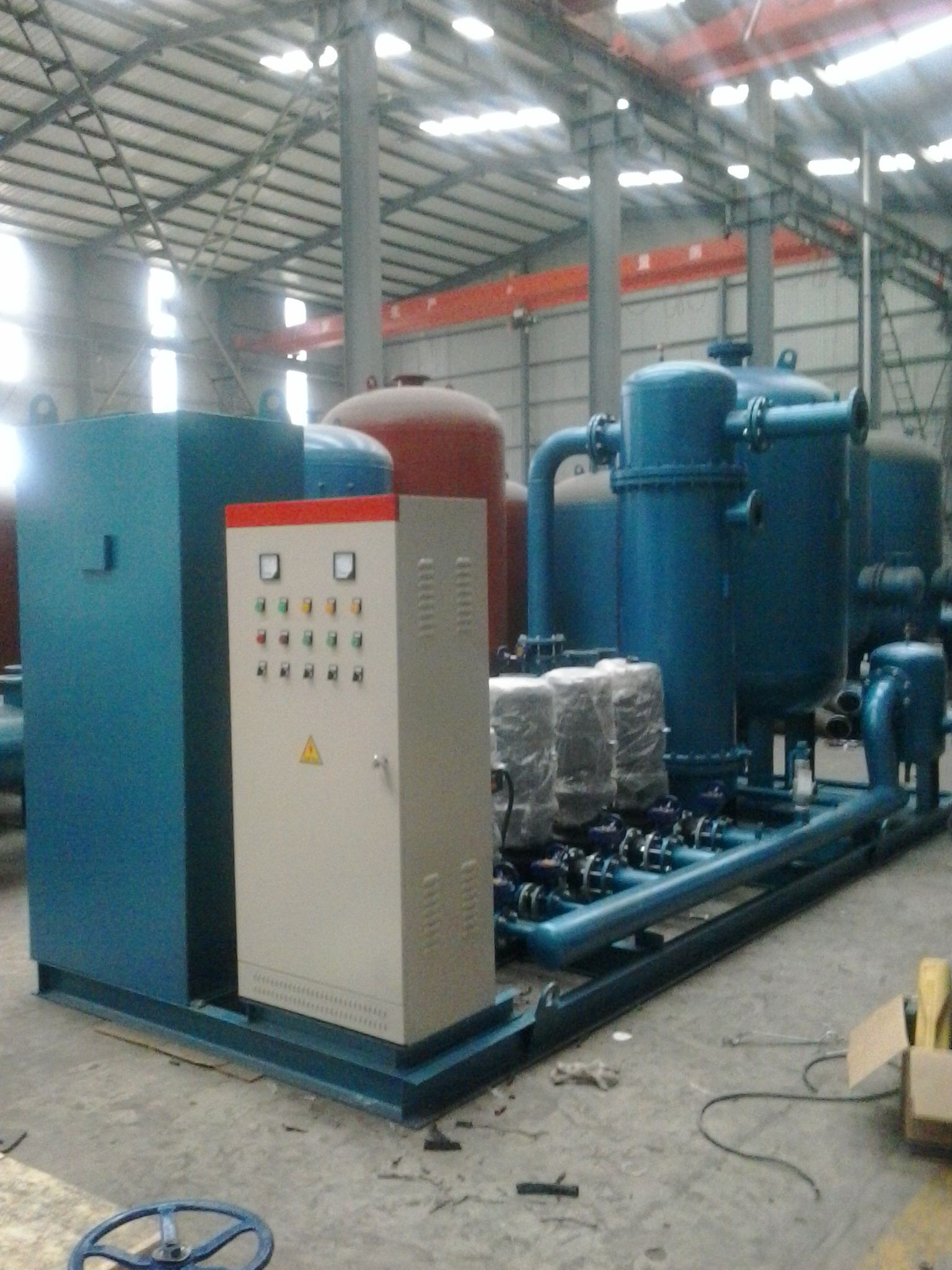

采暖换热机组是我厂研制的独具特色的新产品，它的换热器选用高效节能的管壳式换热器。机组有换热器、除污器、循环泵、补水泵、底座、配管、阀门、仪表、控制柜等组成。热工性能卓越，他广泛用于小区、宿舍、学校、大中型楼、堂、馆、所集中采暖、空调用于各大小换热站。
二、 机组的特点及应用
1. 机组结构紧凑，占地面积小，节省建筑投资，安装便捷、操作简单。
2. 换热器外加高级硅酸镁保温材料，所以热利用率高，效率可达95%以上。
3. 机组换热器及管路系统优化设计，阻力小、节能、运行费用低。
4. 在制造检验过程中，严格工艺流程贯彻ISO9001质量保证体系，产品质量可靠。
5. 水-水换热机组的高温水为热介质，换得的二次水分别为95℃/70℃、65℃/50℃的热水用于采暖及空调换热。
三、 换热机组整体设计技术要求
1.（1）换热机组热负荷大于等于设计热负荷，预留部分富余。
（2）换热机组一次侧管道及设备公称压力1.6Mpa，耐温300℃，二次侧公称压力为1.3Mpa，耐温200℃。
（3）换热器二次侧的压力降ΔP≤0.06Mpa。
（4）采暖系统采用软化水进行补水定压，补水量为二次网额定循环水量的6.9%。
（5）换热器的二次侧设有安全阀作为超压保护，同时还设有超温保护，当二次侧供水温度达到100℃时报警。
（6）就地检测设备
A温度范围：二次侧0-150℃（二次侧供回水温度）
B压力测量范围：一次侧0-1.6Mpa，二次侧0-1.3 Mpa，可以检测换热器压降、机组压降、水泵扬程。
2.换热器
换热器传热系数Pt此贵单位工况下高于3890W/m2℃.换热器设计公称压力为1.6Mpa，设计温度300℃。当出现事故时，一次侧压力为1.6Mpa时，二次侧压力为0的情况下，保证换热器的安全。同样二次侧压力为1.3Mpa时，一次侧压力降为0时，保证换热器的安全。
3.循环水泵、补水泵均采用机械密封，性能曲线平缓；补水泵采用变频控制；循环水泵、补水泵电机的电压，采用380伏，频率50Hz；水泵与电机噪声的合计值在高声源1m处，不大于85。
4.阀门及管材
a低温热水侧（二次侧）的阀门公称压力采用1.6Mpa，耐温200℃。
B关断阀门采用截止阀（一次侧）二次侧采用蝶阀
C止回阀沿使阀瓣关闭的方向进行密封实验，池漏量应满足Pt最大工作压力不大于0.1×DNmm3/s
D换热机组一二次侧设安全阀作为超压保护，安全阀采用弹簧式安全阀，根据安全阀设置的位置不同，要求安全阀排放压力一次侧Pt1-1.6 Mpa之间整定，二次侧能Pt0.5-1.3Mpa之间整定，同时可以根据热力站的实际状况在现场对安全阀的排放压力进行整定。
5.电器部分
（1） 循环泵、补水泵控制方式；
循环泵采用程序控制。补水泵为变频控制；二次网补水定压方式为变频补水定压，取二次网回水压力信号，通过补水泵变频定压控制方式补水定压。
（2）机组电气控制柜设置设备状态自检测及电机短路保护和接地故障保护功能并根据具体情况分别装设对电机的过载保护，缺相与短路保护，控制柜有明显的信号显示和报警功能；
——机组电气控制柜应有的自动切换功能，
——变频器提供0-10V频率反馈信号进行补水泵的变频调整运行。
（3）变频器的额定值如下：
电源电压：三相380V+10%
电源频率：50Hz+2 Hz
功率固数：COSΦ≈1
输出电压：0～380V
输出频率：0～50Hz
频率整度：0.05%（相对于最高输出功率）
过载能力：150%最小60秒
变频器的控制系统具有调节上升时间和下降时间的线性调节功能（转速从0～100%，0.1秒～300秒，反之亦然）上升和下降的时间应单独去调。
变频器包括下列功能；
——过载保护
——过电压保护
——欠电压保护
——瞬间停电保护
——输出短路保护
——接地故障保护
——过电流保护
——缺相保护
在故障状态下，保护电路快速动作并报警使泵和变频器停止工作。
（4）控制功能
a二次网回水压力控制：
采用变频补水的方式，根据设定得补水压力进行闭环PID自动调节变频补水泵的转速将补水压均稳定在要求范围内。
B二次网供水温度超高（超过100℃）变频补水泵异常等曲线就地报警。
三、工作原理
1.二次网水经系统回除污器，流入二次网循环泵，加压后进入模块换热器，与一次热媒进行热交换，达到二次网供水温度后，进入二次网系统。
2.二次水定压通过补水泵变频来实现。
3.对扬程较高及流量较大的机组在连接循环泵进出水管间没带有止回阀的旁通管，作为泄压管，以防止突然停电造成水击事故。
4.根据用户要求在一次热媒进入换热器前装温度调节器以便控制二次水出口温度（用户自备）。
