▲ 控制装置配置：

⑴ 采用国产可靠可编程序控制器（XC系列）作核心部件。

⑵ 采用触摸屏(TH765-N)作为人机界面。

⑶ 采用德国SIEMENS公司的电动液压执行器及阀体。

控制功能：

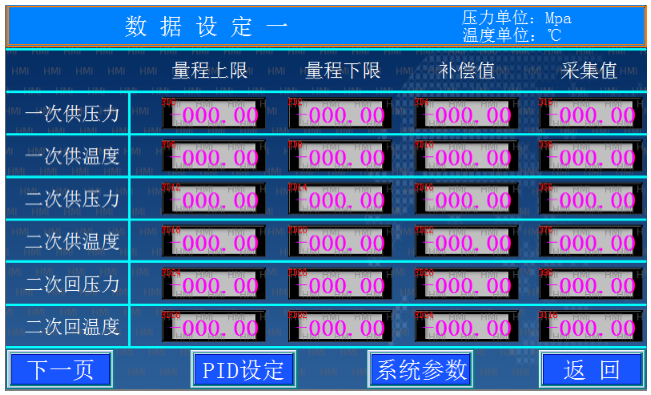

显示参数

(1)一次供水压力温度；

(2)二次供水压力温度；

(3)二次回水压力温度；

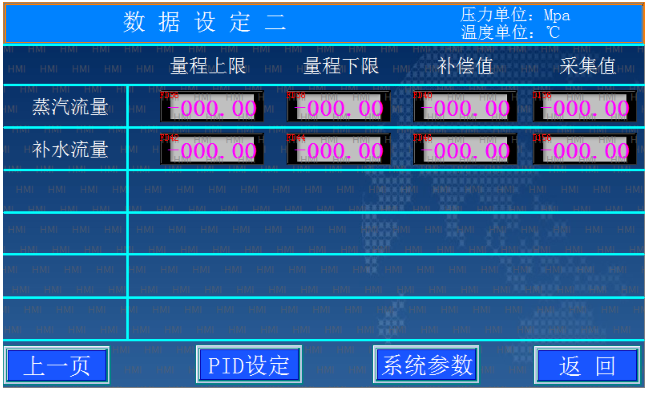

(4)蒸汽流量补水流量；

控制方式：

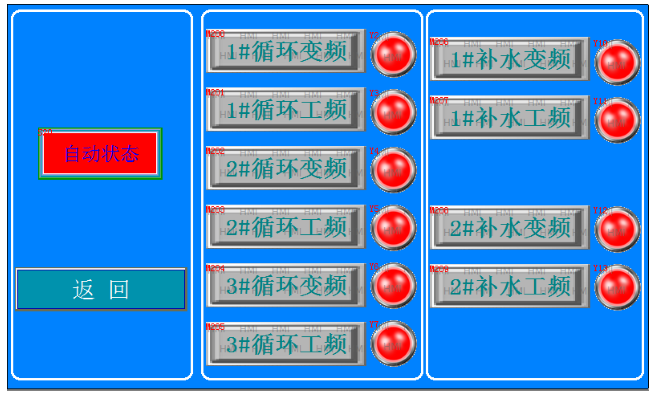

换热机组

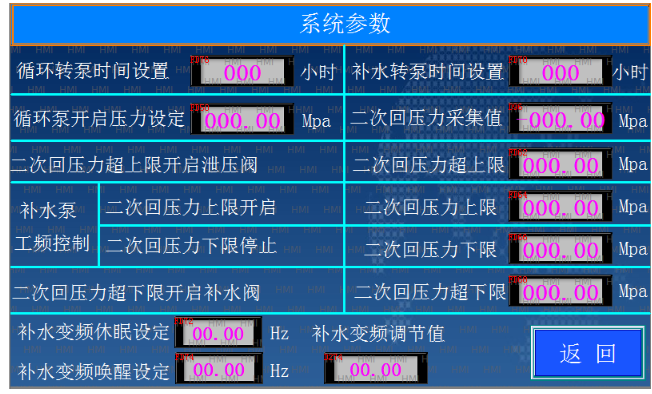

循环泵3台 2用1备，故障互投、定时倒泵、手动换泵；

补水泵2台 1用1备，故障互投、定时倒泵、手动换泵；

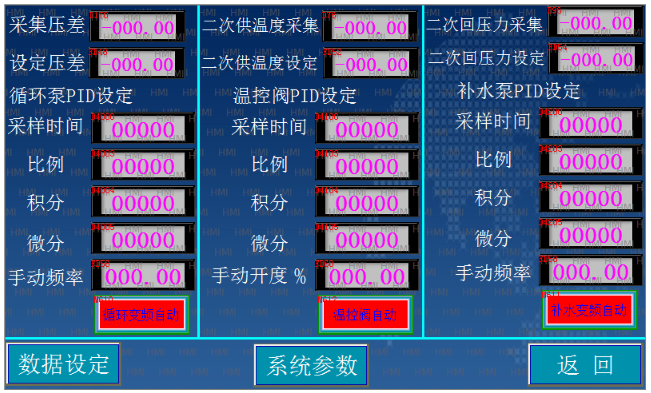

温控调节阀自动调节（控制器PID控制：根据二次供水温度作为反馈值，设定二次供水温度作为设定值，控制器依据设定的PID参数自动调节）。

▲ 控制目的：

实现换热机组供水温度的自动控制。

▲ 系统特点：

1、控制系统的启动方式采用自动和手动两种。

2、具有完善的电机保护功能：电机欠电压、再生过压、过流、过载、短路、过热保护等。

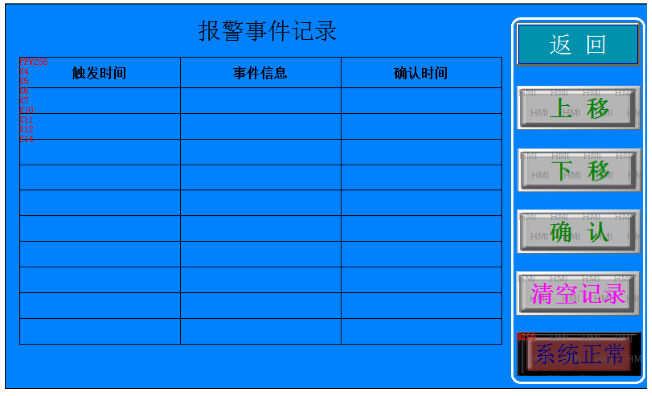

3、系统具有完善的报警功能，及时了解设备的运行情况，对告警信息作出相应的判断及操作！

换热机组

第一章工作原理

工作原理

智能型换热机组是我厂综合了国内外各方面技术而成的新一代产品。它采用PLC控制器，通过温度传感器、压力变送器等，构成闭环调节系统。按恒温、节能的优化运行原则，随着水温的变化，控制系统不断进行温度采样，逻辑运算和人工神经元控制算法调节运算，从而实现自动控温之目的。

第二章安装

安装包括以下方面：

换热机组本体的安装

电系统的安装

水系统的安装

安装时除按照施工图施工外，还必须满足以下要求：

Ⅰ．机组本体的安装

该换热机组安装在地下室或地面时，机组安装地面应高出地面100～150mm，且必须设地沟以方便排污。地基应平整、坚实。

换热机组安装时必须留有地下电缆沟或有架空电缆槽，电缆沟要求水泥全粉，内有支架，散热良好，防潮、防水。

机组房应通风良好，环境干燥，不受雨雪淋袭，无腐蚀和易燃气体。

Ⅱ．电系统的安装

1、根据换热机组的额定功率配接足够容量的三相四线制380V电源（一般为电机组额定功率的1.2倍）。

2、控制柜与机组间的连线根据负荷大小选用相应规格的铜芯电缆，并且两端一定要压紧。

3、保证机组与控制柜接地良好，根据接地线安装规定要求，就近埋设地线，接地线使用16mm2软铜线，接地电阻应≤4Ω。

4、电控柜采用GGD封闭式低压开关柜，前后空间应不少于1米，以便检修，柜体应有可靠的接地。

Ⅲ．水系统的安装

法兰盘密封垫应具有耐热能力，保证密封。

机组排污口应接闸阀到地下排污沟。

所有的管道必须有良好的保温，减少热量的散失。

第三章操作与使用

换热机组安装完毕后应有技术人员进行检查、调试，确保安全和正确无误。操作人员应经过简单培训，操作前仔细阅读本手册，以便熟练掌握操作规程。

Ⅰ．启动运行

设备就位后，检查机组与控制柜的电气元件、仪表有无损坏，接线是否松动。由于长途运输，有些螺栓可能产生松动，因此要把固定电气元件及仪表的螺栓和一次接点统统紧固一遍，保证可靠运行。设备安装完毕，应由技术人员检查各部分工作是否正常，排除可能影响机组性能的一切问题，保证机组能够投入正常工作。启动前需经各项安全检查，确认一切正常后方可开机。

1、合上电控柜电源总开关，电压表指示电压为0～380V，控制电源灯亮，检查三相电压是否平衡。

2、合上电控柜内各电源开关

3、机组投入运行前以手动方式启动补水阀，给系统注满水，。

4、确定以上正常，按压人机界面中的『系统控制』界面上的“系统启动”按钮，机组进入自动运行状态。

Ⅱ．电控柜操作

自动控制

①合上控制柜内控制电路开关

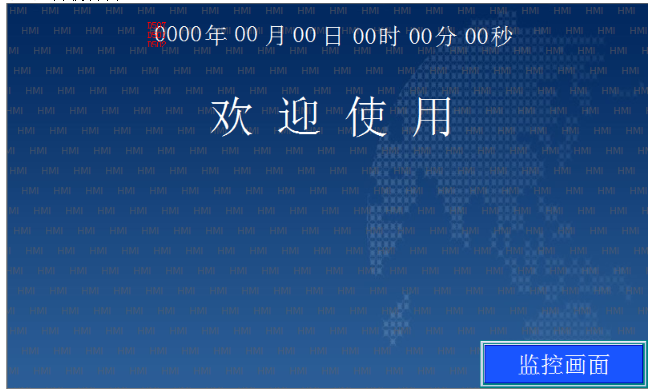

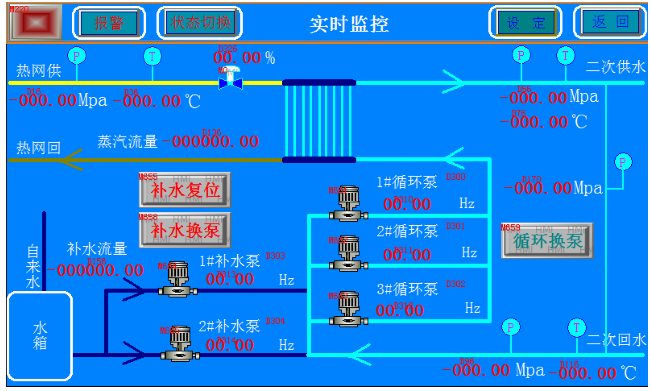

完成上述操作后，可编程控制器(PLC)及触摸屏得电，人机显示第一个界面，说明自控系统已投入。在自动运行状态下，按压人机界面中的『进入系统』进入系统监控画面，再按“系统启动”按钮，机组进入自动运行状态，补水泵开启，当二次网回水压力达到循环泵开启压力设定值后，循环泵运行。

循环泵开启后，PLC通过采集二次网供水温度传感器的数据，根据供水温度设定值，经过PID运算，对一次网供汽调节阀进行自动调节，使二次网供水温度稳定在设定值范围之内。

②在自动运行状态下手动停机时，可按压『系统监控』界面上的“系统停止”按钮，控制器关闭温度调节阀，停止循环泵和补水泵。

Ⅲ.正常启停规程

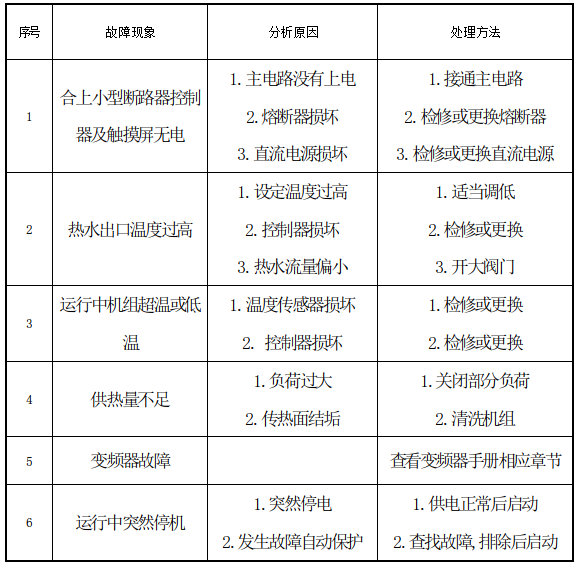

换热机组在运转时期，应严格遵守以下程序，并作详细记录，如果出现问题应即使解决，保证机组能够正常工作。
