安徽钛材螺旋板换热器

您的当前位置: 首 页 >> 产品中心 >> 安徽螺旋板换热器

安徽钛材螺旋板换热器

  • 所属分类:安徽螺旋板换热器

  • 点击次数:
  • 发布日期:2019/05/08
  • 在线询价
  • 详细介绍

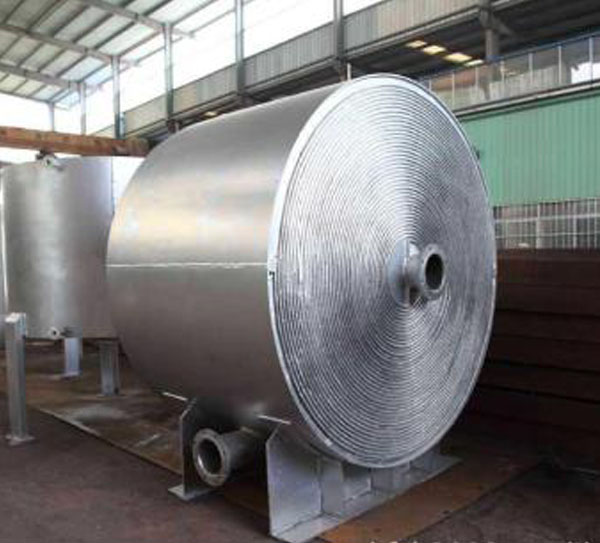

螺旋板换热器

螺旋板式换热器具有体积小、设备紧凑、传热效率高、金属耗量少的优点,适用干液-液、气一液、气一气对流传热,蒸汽冷凝和液体蒸发传热,化工、石油、医药、机械、电力、环保、节能及需要热量转换等工业。

螺旋板换热器(spiral heat exchanger),是由两张平行的金属板卷制成两个螺旋形通道,冷热流体之间通过螺旋板壁进行换热的换热器。螺旋板换热器有可拆的和不可拆的两种型式。

基本分类:

螺旋板换热器分为可拆分螺旋板换热器和不可拆分螺旋板换热器。

不可拆式螺旋板换热器的结构比较简单,螺旋通道的两端全部焊死。

螺旋板换热器

换热的A、B流体分别流过螺旋板的两侧,其中的一种流体沿螺旋通道由外向内,至中心出口流出;而另一种流体则沿螺旋通道由中心进口,由内向外流出。两种流体呈纯逆流方式流动。螺旋板换热器最大结构尺寸为:板宽1800毫米,外径1700毫米,传热面积250平方米,板与板之间的距离20毫米。允许最高操作压力可达 2.5兆帕。工作温度由选用的材料而定,材料大多用碳钢、不锈钢、铝、铜和钛。

可拆式螺旋板换热器.除螺旋通道两端的密封结构以外,其他与不可拆式完全相同。为达到机械清洗的目的,可拆式螺旋通道,一端敞开,用平板盖和垫片密封,以防止流体漏到大气中或同一通道内的流体短路。为了提高螺旋板的承压能力,在板与板之间用定距柱支撑。筒体上的流体进出口有法向接管和切向接管两种。中国普遍使用切向接管,它的流体阻力小,杂质容易被冲出。使用回转支座比较方便,可使换热器立放或卧放。

本文网址:http://www.cshuanreqi.com/product/729.html

关键词:可拆分螺旋板换热器,板式换热器,螺旋板换热器
