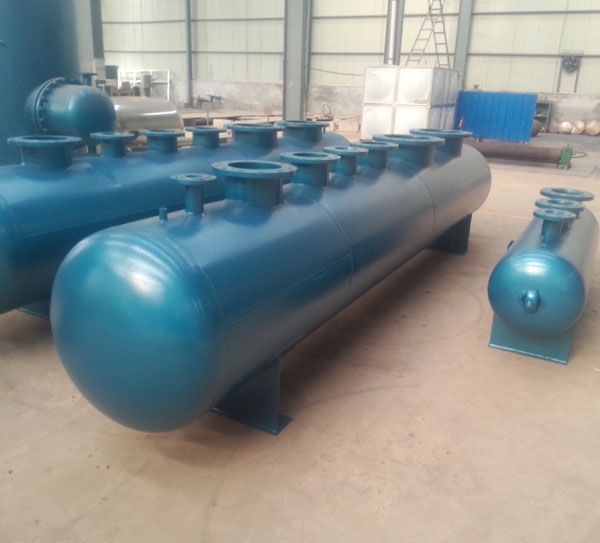

河北分、集水器

  • 所属分类:河北分、集水器

  • 点击次数:
  • 发布日期:2019/05/09
  • 在线询价
  • 详细介绍

分、集水器

分集水器是指地暖系统中,用于连接采暖主干供水管和回水管的装置。分为分水器和集水器两部分。分水器是在水系统中,用于连接各路加热管供水管的配水装置。集水器是在水系统中,用于连接各路加热管回水管的汇水装置。

分集水器作为连接各环路加热管供回水的配、集水装置,是地暖系统中的一个设备,起着枢纽作用。分集水器由分水器、集水器和固定支架三部分组成.包括分水器主管(主杠)、集水器主管(主杠)、分路调节器控制阀门、排气阀、主管堵头、墙板和面板(支架式分集水器没有面板)等部件。

在分集水器上设置排气阀(放气阀)的作用是:以便在使用过程中,给用户带来方便,避免冷热压差以及补水等因素造成的集气,而使系统运行受阻。有了排气阀(放气阀)可及时放气,有手动或自动排气阀两种,尽量安装自动排气阀。

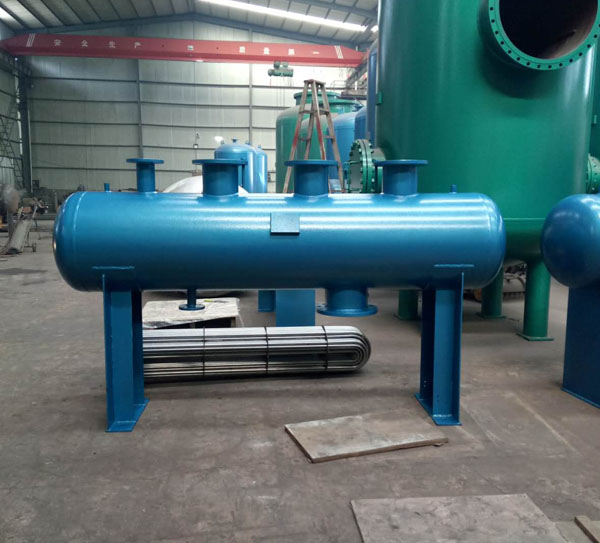

分、集水器

性能指标:

(1)分水器技术要求包括:

1)密封性能。按规定的试验方法进行水压密封试验,分水器每个阀门处泄漏量不得大于1mL/min。分水器各连接部位泄漏总量不得大于1mL/min。

2)水压强度。按试验方法进行水压强度试验,分水器本体不允许有泄漏现象,其他部件不允许有影响正常使用的残余变形。

3)耐腐蚀性能。铝铸件表面必须作阳极氧化处理,其他材料表面须具有耐腐蚀性能或作耐腐蚀处理。经试验后,应无起层、剥落或肉眼可见的点蚀凹坑,并能正常操作。

4)阀门装置和通径。分水器出水口上须有阀门装置,阀门通径不得小于分水器出水口的通径。

5)阀门开启力。阀门应启闭灵活,无卡阻现象,最大开启力应符合相关规定。

(2)集水器技术要求包括:

1)密封性能。集水器在公称压力下,按规定进行密封性试验,除阀门外,各连接部位不允许有渗漏现象,对公称通径为150mm的阀门,渗漏不得大于15滴/min。其余阀门的渗漏量不得大于10滴/min。

2)水压强度性能。在1.5倍公称压力下,按规定进行水压强度试验,集水器本体不允许有渗漏现象,各部位不允许有裂纹,不允许有影响正常使用的残余变形。

3)耐腐蚀性能。集水器换热机组经试验后,应无起层剥落或肉眼可见的点蚀凹坑,并能正常操作。

安装要求:

1、分配器安装在墙壁和专用箱内,住宅一般安装在厨房间;

2、集水器下面阀门距离地板30㎝以上处,水平安装;

3、供水阀门安装在分水器前面,回水阀门安装在集水器后面;

4、过滤器安装在分水器的前面;

5、分配器连接顺序:连在供水干管—锁闭阀—过滤器—球阀—三通(温度、压力表、接口)—分水器(上杠)—地热管—集水器(下杠)—球阀—连在回水干管。

注意事项:

地暖分水器主要由分水主管和集水主管组成,分水主管连接于管网系统的供水管,它的主要作用是将来自于管网系统的分集水器热水通过埋在地板下的地暖管分配到室内需地板采暖的各房间,热水在地暖管中流动时,将热量传递到地板,再通过地板向室内辐射传热。地暖管的另一端与分集水器的集水主管相连,在室内散热后温度降低的回水通过集水主管回到管网系统,完成一个循环。

地暖分水器是整个室内地热采暖的控制中枢,几乎地暖系统中所有的设备、装置功能的实现和延展都依赖于分水器。在实际使用过程中,当热媒流入室内后,经多功能过滤器后进入分水器主杠,这一环节中过滤器滤掉热媒中的杂质以防止杂质进入地下管网阻塞管道。

主杠是水平安装,这样利用同一高度,压力相等的原理,使热媒被平均分配到支管路,经热交换系统后,各支管路流回到集水回主杠,再由回水口流入的供热系统中。另外在自供暖中加有混水装置,也就是说经热交换后,热媒(水)温度还很高,经混水系统后,又流入分水器主杠继续循环,这样在制暖的同时还可节省能源。

本文网址:http://www.cshuanreqi.com/product/620.html

关键词:分、集水器,分水器,集水器
